S系列

外形尺寸

信号滤滤波器提供多种型号规格，满足暗室、屏蔽室各类数字模拟采集、交直流控制、音视频传输、数据通讯等信号传输要求的同时，满足国军标C,D 级屏蔽房和各类吸波暗室的屏蔽要求。

选型列表

型号规格 Type

额定电压 Rated Voltage

额定电流 Rated Curren

通带/速率 Pass band/Rate

适用场合 Applicable occasions

外形尺寸 Dim.diagram

SF-20K

250VDC

2×0.5A

0~20kHz

模拟电话传真信号

S01

SF-V1

50VDC

1×0.5A

0~6.5MHz

模拟视频监控信号

S02

SF-K2

250VAC 500VDC

2×2A

0~100kHz

控制信号空调信号

S03

SF-V2

2×2A

0~5MHz

消防烟感温感信号

S0 2

SF-V8

------

8×0.5A

100Mbps

100M  网络信号

S04

SF-RJ45

220VAC

------

1000Mbps

1000M网络信号

S05

SF-RS485

------

256kbps

RS485串口通讯信号

S05

SF-HDMI

------

340MHz

HDMI v1.3 视频信号

S05

❈❈ S 系列型号规格未能一一列出，有具体需求请联络公司咨询。
❈❈ 100M网络信号                                   ❈❈ 1000M网络信号
❈❈ USB3.0通讯信号                                 ❈❈ 模拟语音音频信号
❈❈ 烟感温感探头信号                               ❈❈ 模拟电话传真信号
❈❈ 数字门禁韦根信号                               ❈❈ 模拟门禁开关信号
❈❈ HDMI数字视频信号                             ❈❈ RS485串口通讯信号
❈❈ 消防二总线PowerBus                          ❈❈ 汽车通信总线CANBus
❈❈ 定频空调控制线（调制信号）               ❈❈ 变频空调控制线（数字信号）
❈❈ 七氟丙烷电磁阀（开关信号）               ❈❈ 变频空调多联机DⅢ-Net总线
❈❈ 数字监控（100M网络加POE供电）      ❈❈ 模拟监控（75Ω同轴电缆）

信号滤波器

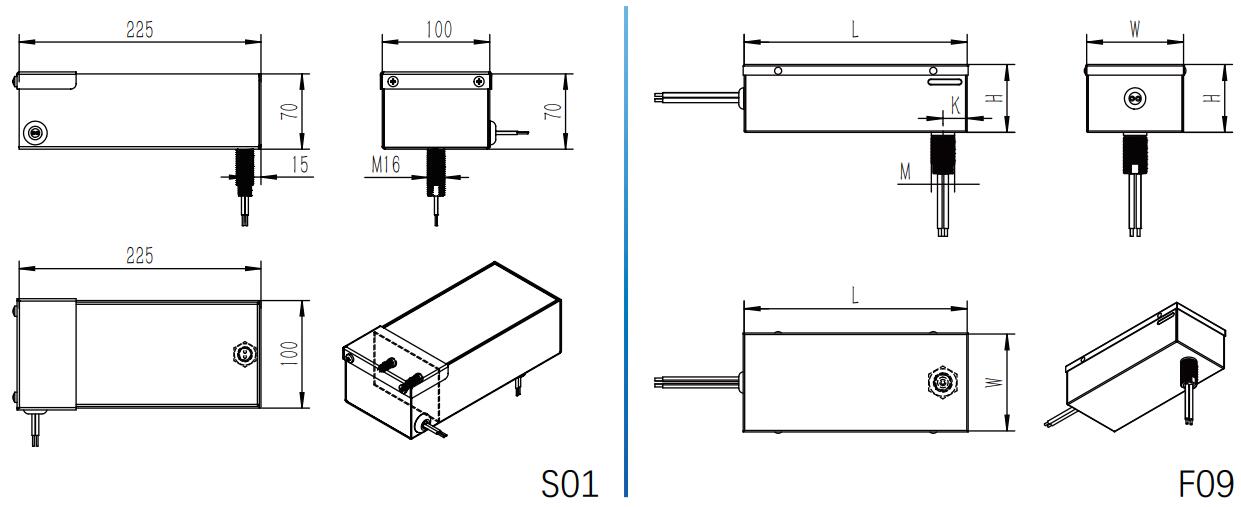

外形尺寸

外形

图号

L

W

H

M

K

S02

F09

160

60

53

M16×1.5

18

S03

F09

230

100

70

M16×1.5

25
