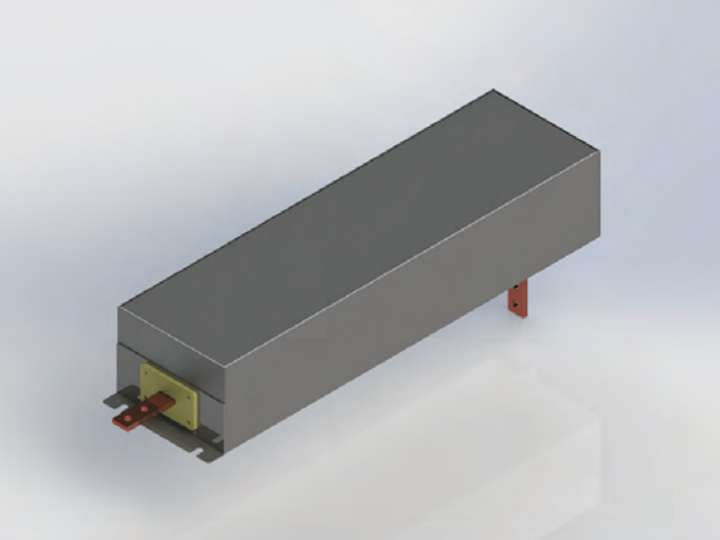

CH2系列

所属分类：用于屏蔽级设施的电源线滤波器

产品简介：产品说明该系列电源滤波器专为高性能电磁屏蔽房间配套。该系列电源滤波器为差模滤波器，每线独立电路。电磁屏蔽效能达到军密A和军D级标准要求。技术参数单相(直流)/三相四线电源滤波器额定电压 VR ( 单相 / 直流 ) 250Vac ( 火线 - 零线))/ 500Vdc ( 正…

0519-88368688

在线联系

产品详情图片锦集

产品说明

该系列电源滤波器专为高性能电磁屏蔽房间配套。该系列电源滤波器为差模滤波器，每线独立电路。电磁屏蔽效能达到军密A和军D级标准要求。

技术参数

单相(直流)/三相四线电源滤波器

额定电压 VR ( 单相 / 直流 ) 250Vac ( 火线 - 零线))/ 500Vdc ( 正极 - 负极 )

额定电压 VR ( 三相 ) 440Vac ( 相线 - 相线 )/ 250Vac ( 相线 - 中线 )

额定电流 IR 见特性 ( 环境温度 +40℃)
工作频率 FR 50/60 Hz / 直流
耐压试验 1000Vdc/30s ( 线 - 线 )1000Vdc/30s ( 线-地 )

气候类别 25/070/21

CH2系列为差模结构滤波器每线独立电路

❈❈电磁屏蔽效能达到 GJB5792-2006 D 级、JMB11-2009 A 级标准要求。
❈❈额定电流状态下每线******电压降小于额定电压的 3%@50Hz。
❈❈额定电压状态下每线******漏电流小于额定电流的 3%@50Hz。
❈❈可用单线滤波器组合为双线、三线、四线、五线结构。
❈❈可以应对现场复杂多变的测试方案组合灵活调整滤波器配置。
❈❈电流范围 : 16A~1000A( 其他电流可以联系定制 ) 电流 250A 以上为紫铜排接线。
❈❈电压范围 : 36VAC~750VAC/24VDC~1500VDC( 其他电压可联系定制 )
❈❈频率范围 : DC 50/60Hz 400Hz 800Hz( 其他频率可联系定制 )

屏蔽效能

选型列表

型号规格

Type

额定电压

Rated Voltage

额定电流

Rated Curren

泄露电流

Leakage

Current

屏蔽效能

Shielding

Effectiveness

外形尺寸

Dim.diagram

SF-1×63CH2

1×63A

≤

2A

GJB5792-2006

Class D

14kHz~300kHz

≥87dB

300kHz~10GHz

≥120dB

10GHz~18GHz

≥110dB

18GHz~40GHz

≥90dB

CH201

SF-1×100CH2

1×100A

≤

3A

CH201

SF-1×150CH2

1×150A

≤ 4.5A

CH202

SF-1×200CH2

250V AC

1×200A

≤

6A

CH202

SF-1×250CH2

500V DC

1×250A

≤ 7.5A

CH203

SF-1×300CH2

1×300A

≤

9A

CH204

SF-1×400CH2

1×400A

≤

12A

CH204

SF-1×630CH2

1×630A

≤

19A

CH205

SF-2×16CH2

2×16A

≤ 0.5A

CH206

SF-2×32CH2

2×32A

≤

1A

CH206

SF-2×63CH2

2×63A

≤ 1.9A

CH206

SF-2×100CH2

250V AC

2×100A

≤

3A

CH206

SF-2×150CH2

500V DC

2×150A

≤ 4.5A

C04

SF-2×200CH2

2×200A

≤

6A

C04

SF-2×300CH2

2×300A

≤

9A

CH207

SF-2×400CH2

2×400A

≤

12A

CH207

SF-4×16CH2

4×16A

≤ 0.5A

CH208

SF-4×32CH2

4×32A

≤

1A

CH208

SF-4×63CH2

4×63A

≤ 1.9A

CH208

SF-4×100CH2

440/250V AC

4×100A

≤

3A

CH209

SF-4×150CH2

4×150A

≤ 4.5A

CH210

SF-4×200CH2

4×200A

≤

6A

CH210

SF-4×250CH2

4×400A

≤ 7.5A

CH211

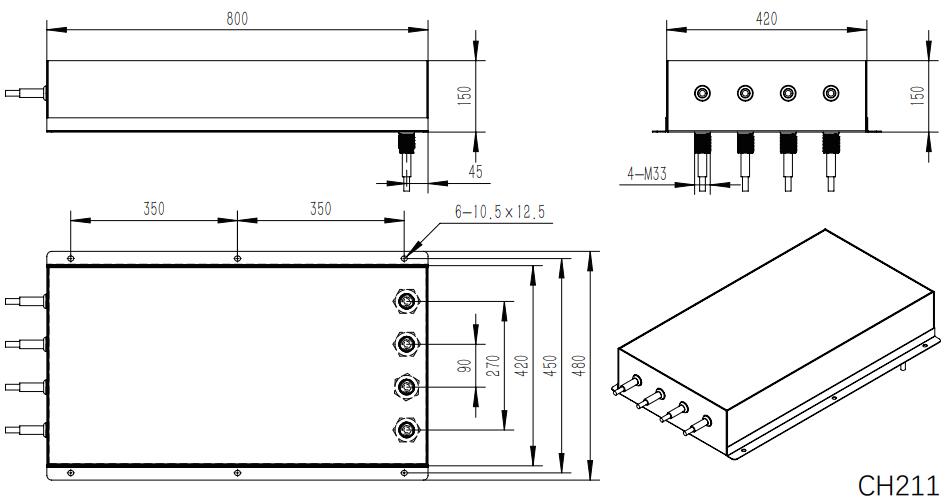

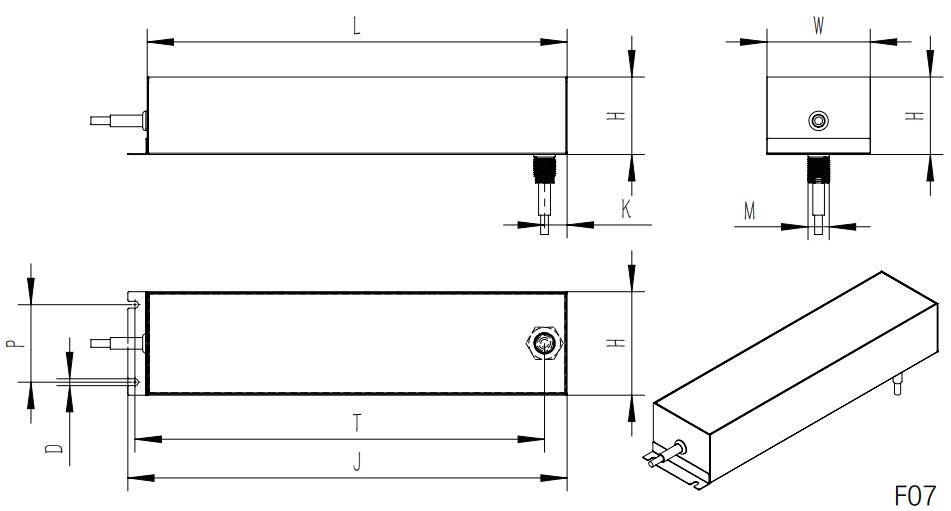

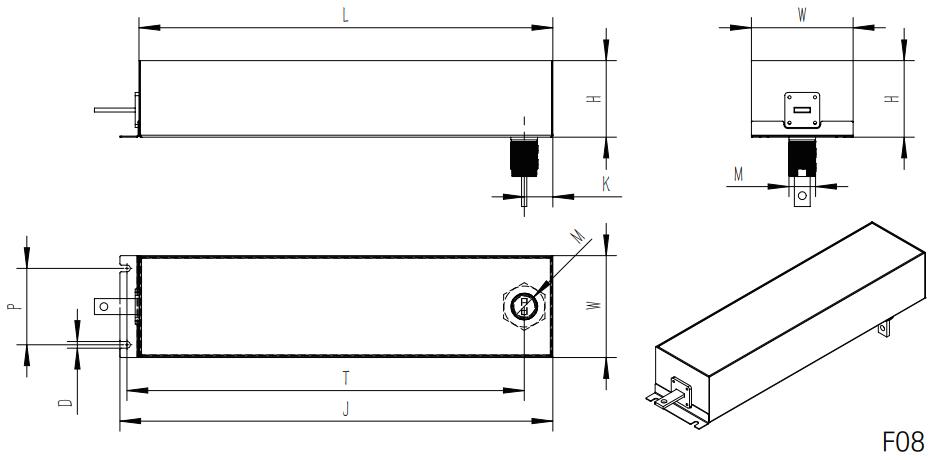

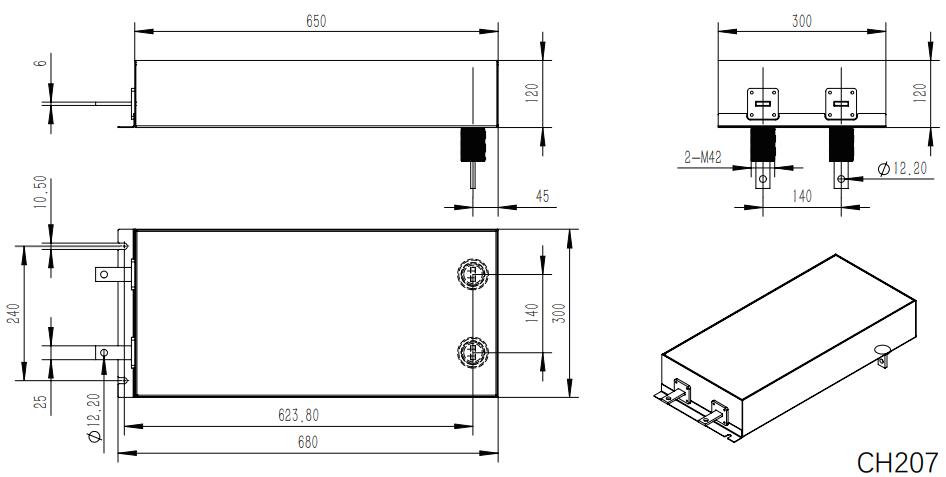

外形尺寸

外形	图号	L	W	H	J	M	S	T	P	D	K
CH201	F07	540	110	120	575	M24×1.5	--	525	60	10.2	35
CH202	F07	650	160	120	680	M33×2.0	--	635	120	10.2	35
CH203	F07	650	160	120	680	M33×2.0	--	630	120	10.2	40
CH204	F08	650	160	120	680	M42×2.0	--	625	120	10.2	45
CH205	F08	900	200	140	930	M48×2.0	--	865	140	10.2	55

外形尺寸

外形	图号	L	W	H	J	M	S	T	P	D	K
CH206	F01	600	140	120	--	M33×2.0	--	535	80	8.2	35
CH208	F03	600	280	120	--	M33×2.0	--	535	200	8.2	35
CH209	F04	600	320	120	630	M42×2.0	--	575	240	10.2	45
CH210	F04	750	300	120	780	M48×2.0	140	720	200	10.2	50
