电波暗室、屏蔽室或屏蔽柜内设施独立地线用滤波器。

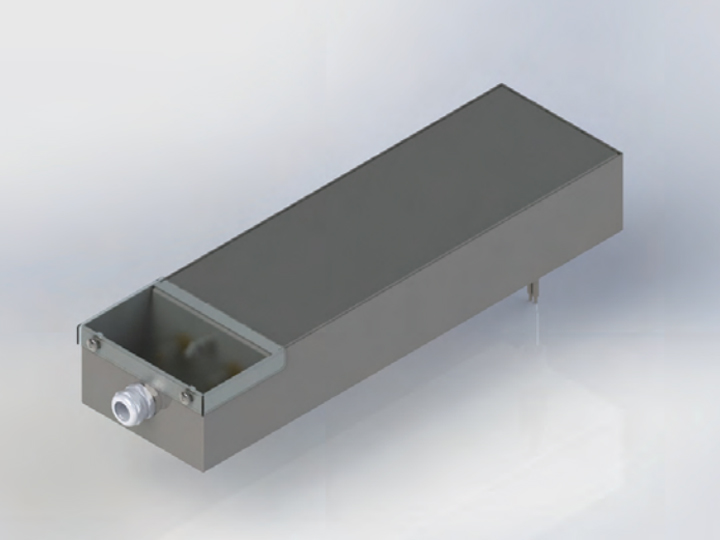

屏蔽房地线专用滤波器
额定电压 VR 440V/250Vac、500Vdc
电 压 降 △V ＜1V (of VR at 50Hz and IR )
工作频率 FR 50/60 Hz 、400 Hz、直流
|
型号规格
Type
|
额定电压
Rated Voltage
|
额定电流
Rated Curren
|
接地线缆
Cables
|
屏蔽效能
Shielding
Effectiveness
|
外形尺寸
Dim.diagram
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-16C-G | 440/250V AC | 16A | 4mm2 | ≥100dB 14kHz~40GHz | G01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-32C-G | 32A | 6mm2 | G01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-63C-G | 63A | 16mm2 | G01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-100C-G | 100A | 25mm2 | G02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-150C-G | 150A | 50mm2 | G03 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-200C-G | 200A | 70mm2 | G03 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-250C-G | 250A | 95mm2 | G04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-400C-G | 400A | 150mm2 | G05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SF-630C-G | 630A | 240mm2 | G06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

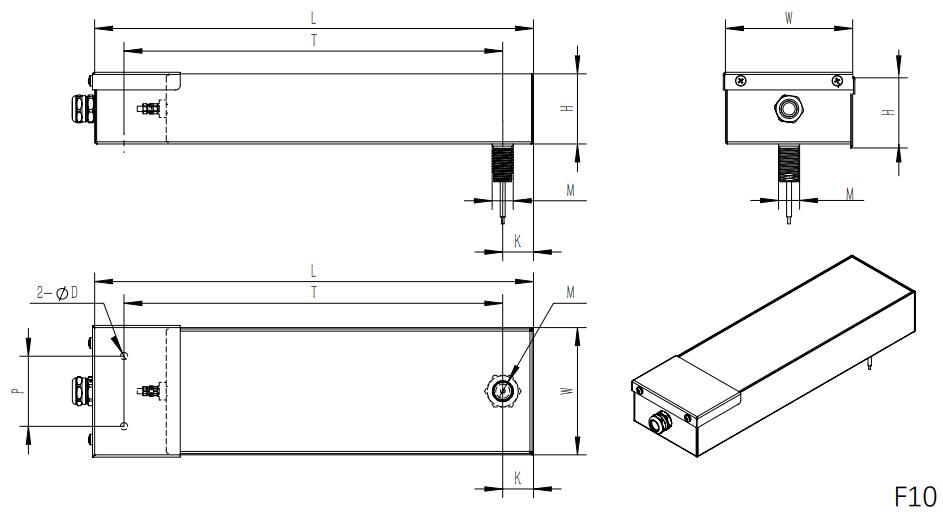

| 外形 | 图号 | L | W | H | J | M | S | T | P | D | K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G01 | F10 | 450 | 130 | 80 | -- | M24×1.5 | -- | 385 | 80 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
G02 |
F10 | 550 | 130 | 80 | -- | M24×1.5 | -- | 385 | 80 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G03 | F07 | 600 | 130 | 100 | 630 | M33×2.0 | -- | 580 | 90 | 9 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G04 | F07 | 650 | 160 | 120 | 680 | M33×2.0 | -- | 630 | 120 | 10.5 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G05 | F11 | 650 | 150 | 110 | 680 | M42×2.0 | 615 | 120 | 9 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
G06 |
F11 | 780 | 180 | 140 | 810 | M48×2.0 | -- | 745 | 120 | 10.5 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
