所属分类:用于屏蔽级设施的电源线滤波器

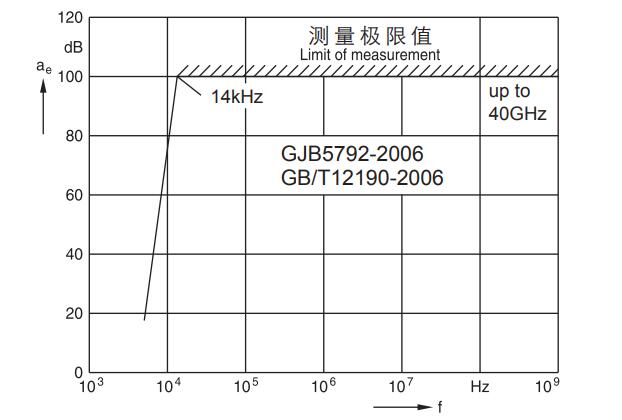

产品简介:产品说明该系列电源滤波器专为高性能电磁屏蔽房间配套。该系列电源滤波器的泄露电流为mA级,压降小于1V。在14Hz到40GHz 频率范围内,电磁屏蔽效能达100dB。技术参数 单相 ( 直流 ) / 三相四线电源滤波器额定电压 VR ( 单相 / 直流 ) 250Vac ( 火线 - 零线))/ 500Vdc (…
单相 ( 直流 ) / 三相四线电源滤波器
额定电压 VR ( 单相 / 直流 ) 250Vac ( 火线 - 零线))/ 500Vdc ( 正极 - 负极 )
额定电压 VR ( 三相 ) 440Vac ( 相线 - 相线 )/ 250Vac ( 相线 - 中线 )
额定电流 IR 见特性 ( 环境温度 +40℃)
工作频率 FR 50/60 Hz / 直流
耐压试验 1000Vdc/30s ( 线 - 线 )1000Vdc/30s ( 线-地 )
电压降△V <1V ( 额定工作条件 )
泄露电流 I Leakage 见特性 ( 额定工作条件 )
❈❈电压范围 : 36VAC~750VAC/24VDC~1500VDC( 其他电压可联系定制 )
❈❈频率范围 : DC 50/60Hz 400Hz 800Hz( 其他频率可联系定制 )
❈❈直流配线 : 直流双线(+,-)直流三线(+,0,-)
❈❈单相配线 : 单相交流双线(L,N)单相交流带地线(L,N,G)单相交流双火线(L1,L2)
❈❈三相配线 : 三相三线(A,B,C) 三相四线(A,B,C,N) 三相五线(A,B,C,N,G)
型号规格
Type
|
额定电压
Rated Voltage
|
额定电流
Rated Curren
|
泄露电流
Leakage Current
|
屏蔽效能Shielding Effectiveness |
外形尺寸
Dim.diagram
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

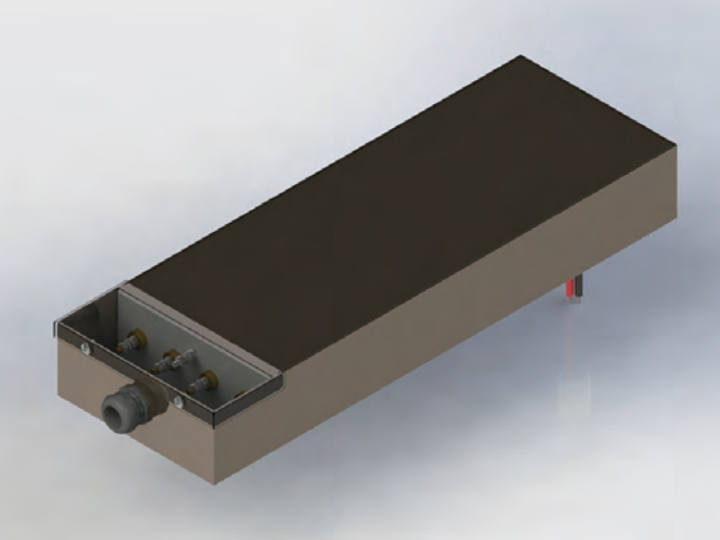

SF-2×16C |
250V AC
500V DC
|

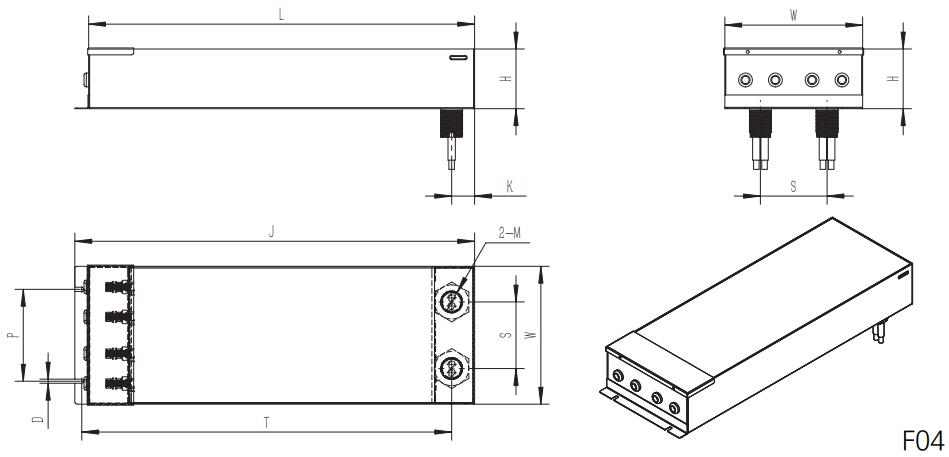

2×16A | ≤100mA | ≥100dB 14kHz~40GHz | C01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×32C | 2×32A | ≤100mA | C01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×63C | 2×63A | ≤100mA | C02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×100C | 2×100A | ≤100mA | C03 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×150C | 2×150A | ≤200mA | C04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×200C | 2×200A | ≤200mA | C04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×250C | 2×250A | ≤300mA | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×300C | 2×300A | ≤300mA | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×400C | 2×400A | ≤500mA | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×16C | 440/250V AC | 4×16A | ≤100mA | ≥100dB 14kHz~40GHz | C05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×32C | 4×32A | ≤100mA | C05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×63C | 4×63A | ≤100mA | C06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×100C | 4×100A | ≤100mA | C07 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×150C | 4×150A | ≤200mA | C08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×200C | 4×200A | ≤200mA | C08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×250C | 4×250A | ≤300mA | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×300C | 4×300A | ≤300mA | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×400C | 4×400A | ≤500mA | 详见规格书 |
外形 | 图号 | L | W | H | J | M | S | T | P | D | K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

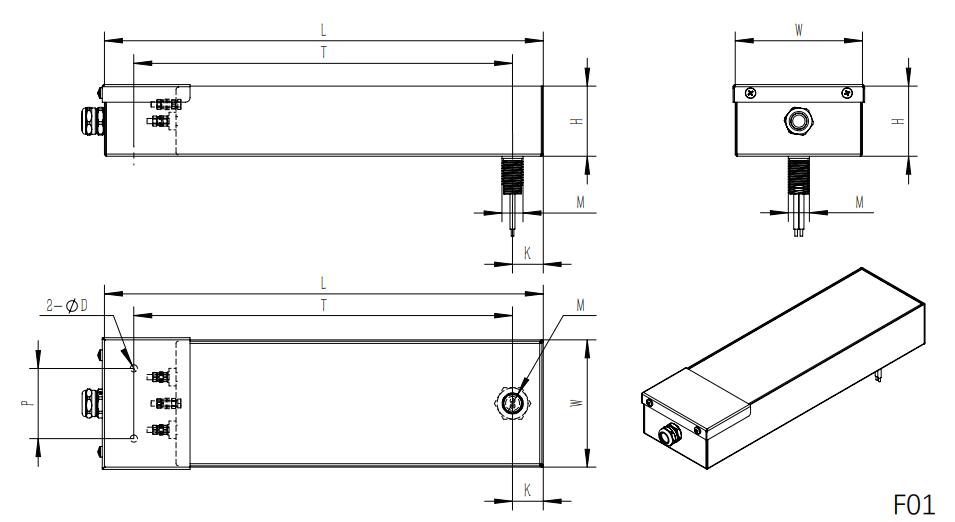

C01 | F01 | 450 | 130 | 80 | -- | M24×1.5 | -- | 385 | 80 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C02 | F01 | 500 | 145 | 80 | -- | M33×2.0 | -- | 435 | 80 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C03 | F01 | 600 | 185 | 90 | -- | M33×2.0 | -- | 535 | 100 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C04 |

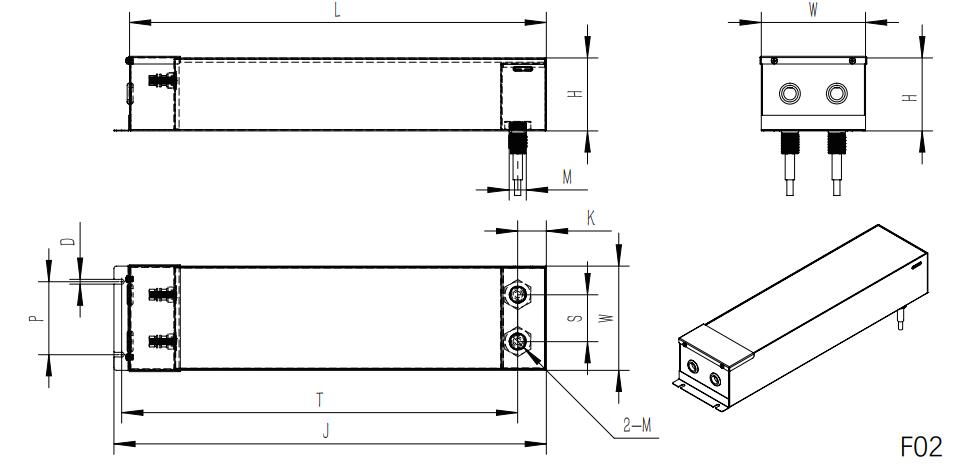

F02 | 800 | 200 | 140 | 830 | M33×2.0 | 90 | 760 | 100 | 9 | 55 |
外形 | 图号 | L | W | H | J | M | S | T | P | D | K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

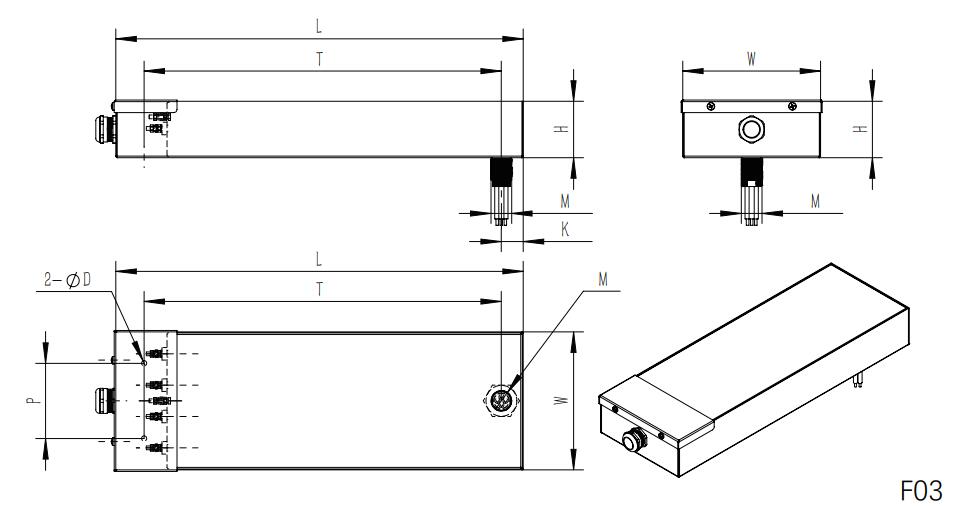

C05 | F03 | 550 | 220 | 80 | -- | M33×2.0 | -- | 470 | 120 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C06 | F03 | 650 | 220 | 90 | -- | M33×2.0 | -- | 570 | 120 | 8.2 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C07 | F03 | 700 | 240 | 110 | -- | M42×2.0 | -- | 615 | 140 | 8.2 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C08 |
F04 | 840 | 300 | 130 | 870 | M48×2.0 | 145 | 805 | 200 | 9 | 50 |

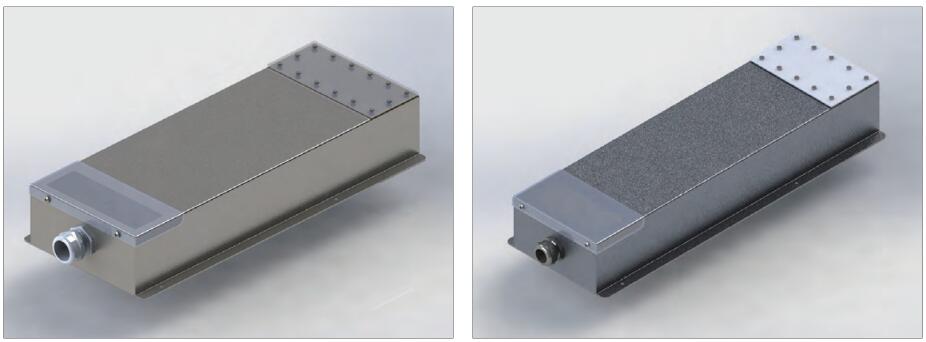

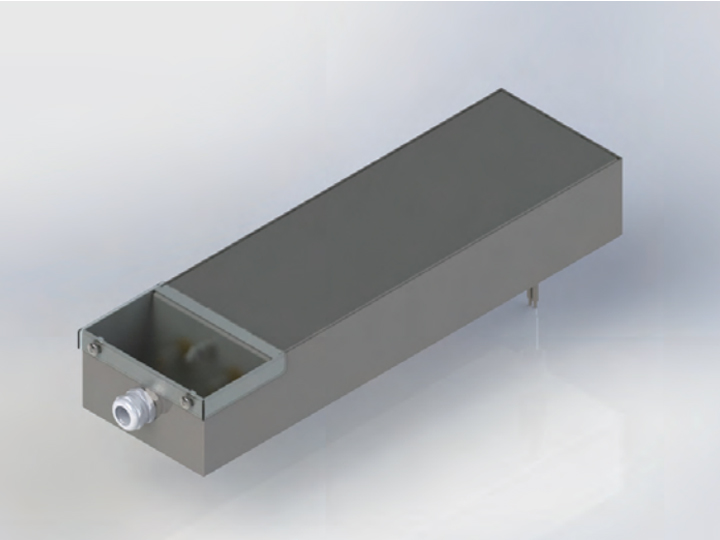

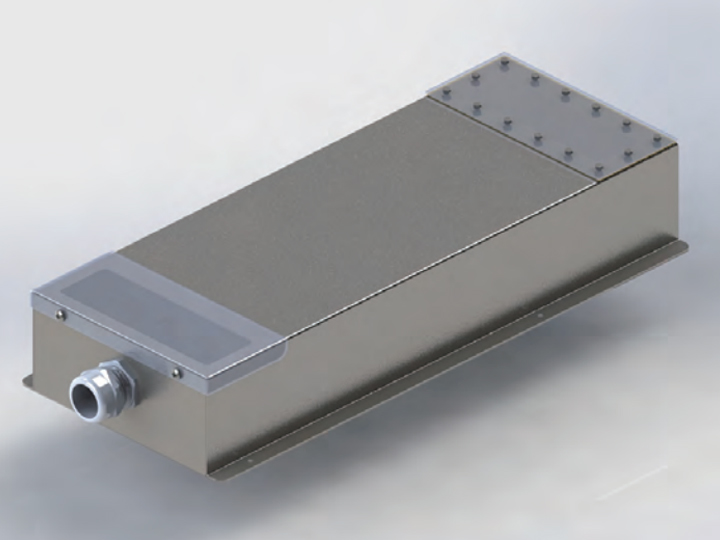

该系列电源滤波器备有不锈钢壳体(型号 -SU后缀体现),主要装备电波暗室。壳体制造过程更加环保,表面无需电镀镍处理,滤波器壳体可有效防盐雾耐腐蚀,适应沿海地区和高湿地区使用,进出线隔舱接线,在保证优异的电磁屏蔽性能指标的同时,外形美观,结构合理。
型号规格 Type |
额定电压
Rated Voltage
|
额定电流
Rated Curren
|
泄露电流
Leakage Current
|
屏蔽效能
Shielding
Effectiveness
|
外形尺寸
Dim.diagram
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×16C-SU |
250V AC
500V DC
|
2×16A | ≤0.2A | ≥100dB 14kHz~40GHz | C09 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×32C-SU | 2×32A | ≤0.2A | C09 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×63C-SU | 2×63A | ≤0.2A | C10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×100C-SU | 2×100A | ≤0.5A | C10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×150C-SU | 2×150A | ≤1.0A | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-2×200C-SU | 2×200A | ≤1.0A | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×16C-SU | 440/250V AC | 4×16A | ≤0.2A | ≥100dB 14kHz~40GHz | C11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×32C-SU | 4×32A | ≤0.2A | C11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×63C-SU | 4×63A | ≤0.2A | C12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×100C-SU | 4×100A | ≤0.5A | C12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×150C-SU | 4×150A | ≤1.0A | 详见规格书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SF-4×200C-SU
|
4×200A | ≤1.0A | 详见规格书 |
外形 | 图号 | L | W | H | F | M | T1 | T2 | P | D | K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

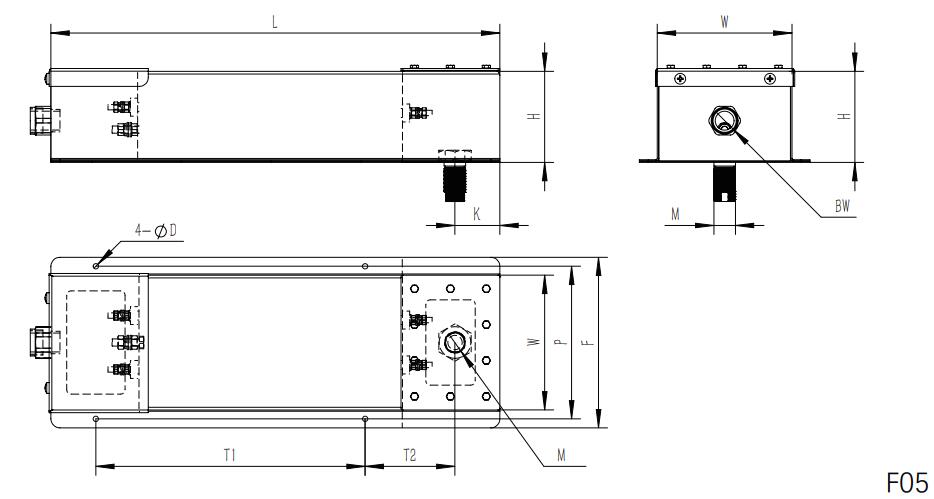

C09 | F05 | 500 | 150 | 102 | 190 | M24×1.5 | 300 | 100 | 170 | 6 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C10 | F05 | 650 | 190 | 102 | 230 | M33×2.0 | 400 | 150 | 210 | 6 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C11 | F06 | 600 | 220 | 102 | 260 | M33×2.0 | 350 | 150 | 240 | 6 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C12 |
F06 | 650 | 240 | 112 | 280 | M42×2.0 | 400 | 150 | 260 | 6 | 50 |
