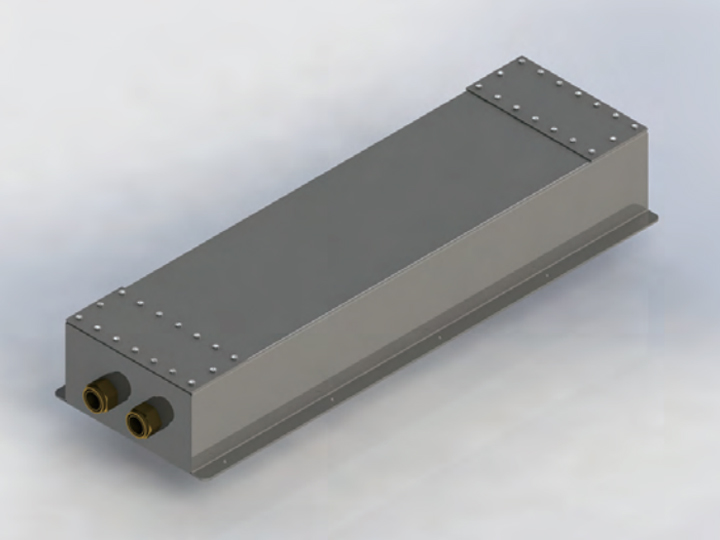

CH系列

产品说明

该系列电源滤波器为差模滤波器，专门为各类电波暗室配套设计，适用于各民标、军标EMC测试实验室，EUT测试，满足美军标MIL-STD-461E/F和国军标GJB151B中CE102测试要求。

技术参数

单相 ( 直流 ) / 三相四线电源滤波器

额定电压 VR ( 单相 / 直流 )                250Vac ( 火线 - 零线))/  500Vdc ( 正极 - 负极 )

额定电压 VR ( 三相 )                          440Vac ( 相线 - 相线  )/ 250Vac ( 相线 - 中线 )

额定电流 IR                                      见特性 ( 环境温度 +40℃)
工作频率 FR                                      50/60 Hz / 直流
耐压试验                                          1000Vdc/30s ( 线 - 线 )1000Vdc/30s ( 线-地 )

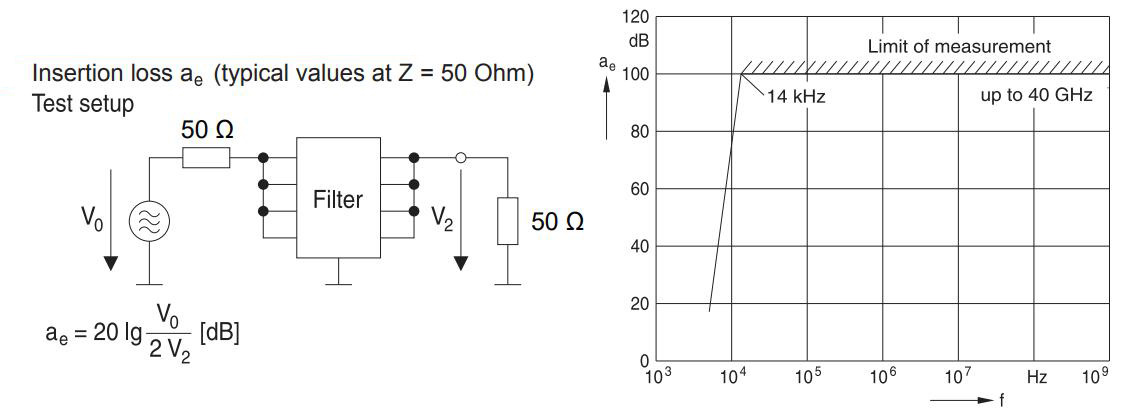

插入损耗

选型列表

型号规格 Type

额定电压 Rated Voltage

额定电流 Rated Curren

泄露电流 Leakage Current

插入损耗 Insertion Loss

外形尺寸 Dim.diagram

SF-2×16CH-SU

250V AC 500V DC 双拼❈❈ 三相四线 440/250V AC

2×16A

≤  1.6A

9kHz~14kHz ≥70dB 14kHz~18GHz ≥100dB

CH01

SF-2×32CH-SU

2×32A

≤  2.6A

CH01

SF-2×63CH-SU

2×63A

≤5A

CH01

SF-2×100CH-SU

2×100A

≤8A

CH01

SF-2×150CH-SU

2×150A

≤  12A

CH02

SF-2×200CH-SU

2×200A

≤  15A

9kHz~14kHz ≥70dB 14kHz~18GHz ≥100dB

CH02

SF-2×300CH-SU

2×300A

≤  20A

详见规格书

SF-2×500CH-SU

2×500A

≤  25A

详见规格书

SF-2×800CH-SU

2×800A

≤  30A

详见规格书

❈❈ CH 系列产品为两线滤波器，内部有两路独立的滤波电路。
❈❈ 额定工作电压为相电压250Vac或直流500Vdc。
❈❈ 三相四线采用两台CH系列拼装，构成是四路独立的滤波电路。
❈❈ 额定工作电压为线电压440Vac相电压250Vac。
❈❈ 两台组合起来可以作为一台三相四线滤波器使用，分开就是两台单相滤波器。
❈❈ 滤波器接线时不用考虑ABCN线序。不用区别分火零线只要输入输出一一对应即可。
❈❈ 针对光伏逆变器，变频调速器、电池包充电器优选CH1系列差模滤波器。
❈❈ 针对汽车电子EMC测试(CISPR25/GB18655)优选CH-DC系列直流差模滤波器。

❈❈ 可定制电压1500VDC的300A/500A/800A高压大电流新能源充电桩测试滤波器。

❈❈ 可定制加装屏蔽接头适配EV系列新能源电动汽车用高压屏蔽电缆(CH-SUP)系列。

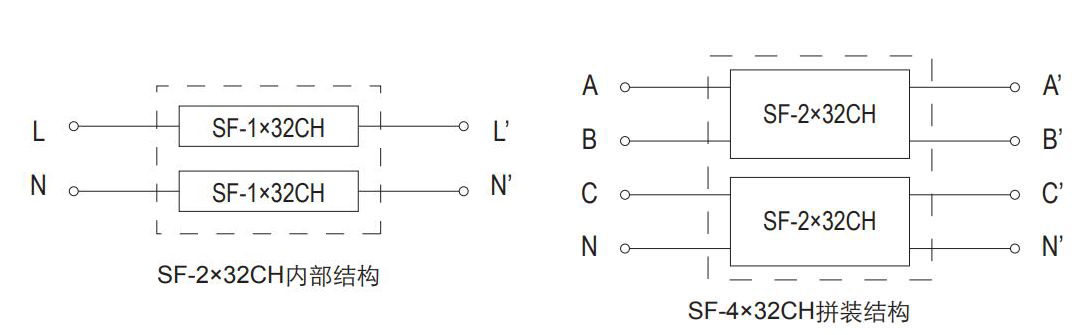

拼装结构

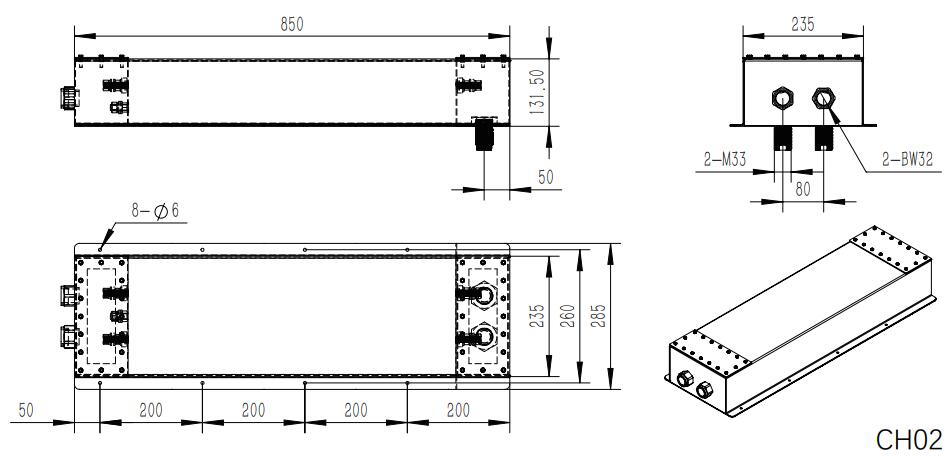

外形尺寸
